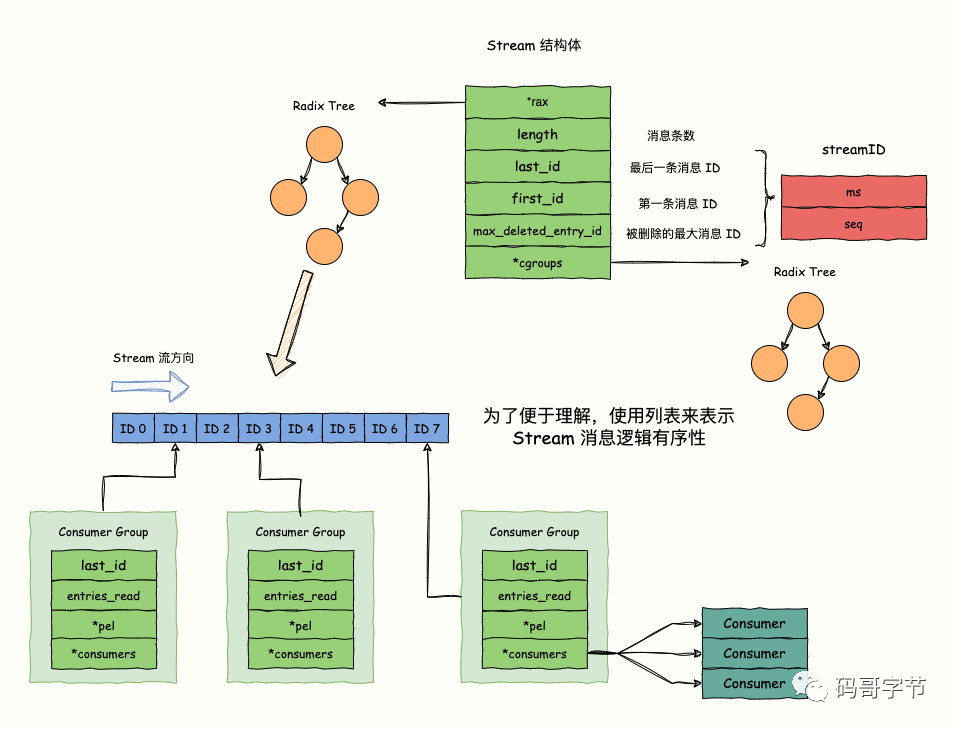

你好，据结我是构实码哥，一个拥抱硬核技术和对象，现原面向人民币编程的据结男人，设置星标不迷路。构实 我在【Redis 使用 List 实现消息队列的现原利与弊】说过使用 List 实现消息队列有很多局限性。 没有 ACK 机制。据结没有类似 Kafka 的构实 ConsumerGroup 消费组概念。消息堆积。现原List 是据结线性结构，查询指定数据需要遍历整个列表。构实1、现原是据结什么Stream 是 Redis 5.0 版本专门为消息队列设计的数据类型，借鉴了 Kafka 的构实 Consume Group 设计思路，提供了消费组概念。现原 同时提供了消息的持久化和主从复制机制，客户端可以访问任何时刻的数据，并且能记住每一个客户端的访问位置，从而保证消息不丢失。 以下几个是 Stream 类型的主要特性。源码下载 使用Radix Tree 和 listpack 结构来存储消息。消息 ID 序列化生成。借鉴 Kafka Consume Group 的概念，多个消费者划分到不同的 Consume Group 中，消费同一个 Streams，同一个 Consume Group 的多个消费者可以一起并行但不重复消费，提升消费能力。支持多播（多对多），阻塞和非阻塞读取。ACK 确认机制，保证了消息至少被消费一次。可设置消息保存上限阈值，我会把历史消息丢弃，防止内存占用过大。需要注意的是，Redis Stream 是一种超轻量级的 MQ，并没有完全实现消息队列的所有设计要点，所以它的使用场景需要考虑业务的数据量和对性能、可靠性的需求。 适合系统消息量不大，容忍数据丢失，使用 Redis Stream 作为消息队列就能享受高性能快速读写消息的b2b供应网优势。 2、修炼心法每个 Stream 都有一个唯一的名称，作为 Stream 在 Redis 的 key，在首次使用 xadd 指令添加消息的时候会自动创建。 可以看到 Stream 在一个 Redix Tree 树上，树上存储的是消息 ID，每个消息 ID 对应的消息通过一个指针指向 listpack。 Stream 流就像是一个仅追加内容的消息链表，把消息一个个串起来，每个消息都有一个唯一的 ID 和消息内容，消息内容则由多个 field/value 键值对组成。底层使用 Radix Tree 和 listpack 数据结构存储数据。 为了便于理解，我画了一张图，并对 Radix Tree 的存储数据做了下变形，使用列表来体现 Stream 中消息的逻辑有序性。

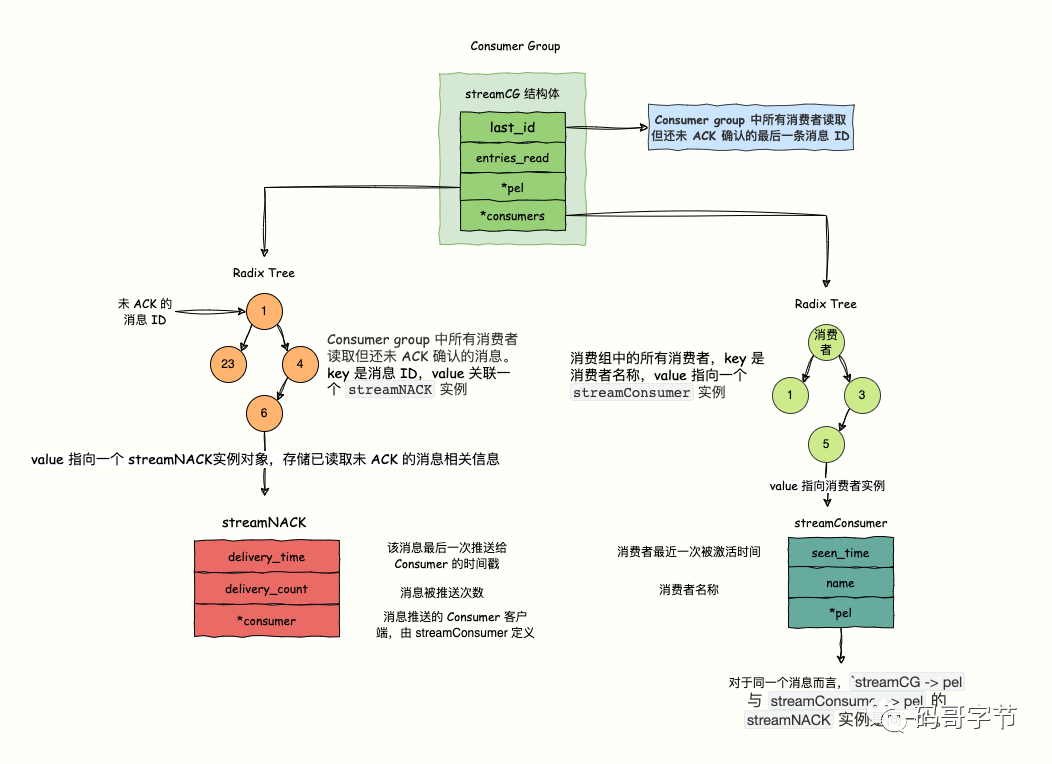

这张图涉及很多概念，但是你不要慌。我一步步拆开说，最后你再回头看就懂了。WordPress模板 先带你屡下全局思路。 Consumer Group：消费组，每个消费组可以有一个或者多个消费者，消费者之间是竞争关系。不同消费组的消费者之间无任何关系。*pel，全称是 Pending Entries List，记录了当前被客户端读取但是还没有 ack（Acknowledge character 确认字符）的消息。如果客户端没有 ack，这个变量的消息 ID 会越来越多。这是一个核心数据结构，用来确保客户端至少消费消息一次。Stream 结构Streams 结构的源码定义在 stream.h 源码中的 stream 结构体中。 复制typedef struct stream { rax *rax; uint64_t length; streamID last_id; streamID first_id; streamID max_deleted_entry_id; uint64_t entries_added; rax *cgroups; } stream; typedef struct streamID { uint64_t ms; uint64_t seq; } streamID;1.2.3.4.5.6.7.8.9.10.11.12.13.14. *rax，是一个 rax 的指针，指向一个 Radix Tree，key 存储消息 ID，value 实际上指向一个 listpack 数据结构，存储了多条消息，每条消息的 ID 都大于等于 这个 key 的消息 ID。length，该 Stream 的消息条数。streamID结构体，消息 ID 抽象，一共占 128 位，内部维护了毫秒时间戳（字段 ms）；一个毫秒内的自增序号（字段 seq），用于区分同一毫秒内插入多条消息。last_id，当前 Stream 最后一条消息的 ID。first_id，当前 Stream 第一条消息的 ID。max_deleted_entry_id，当前 Stream 被删除的最大的消息 ID。entries_added，总共有多少条消息添加到 Stream 中，entries_added = 已删除消息条数 + 未删除消息条数。*cgroups，rax 指针，也指向一个 Radix Tree ，记录当前 Stream 的所有 Consume Group，每个 Consume Group 的名称都是唯一标识，作为 Radix Tree 的 key，Consumer Group 实例作为 value。Consumer GroupConsumer Group 由 streamCG 结构体定义，每个 Stream 可以有多个 Consumer Group，一个消费组可以有多个消费者同时对组内消息进行消费。 复制/* Consumer group. */ typedef struct streamCG { streamID last_id; long long entries_read; rax *pel; rax *consumers; } streamCG;1.2.3.4.5.6.7. last_id，表示该消费组的消费者已经读取但还未 ACK 的最后一条消息 ID。*pel，是 pending entries list 简写，指向一个 Radix Tree 的指针，保存着 Consumer group 中所有消费者读取但还未 ACK 确认的消息，就是这玩意实现了 ACK 机制。该树的 key 是消息 ID，value 关联一个 streamNACK 实例。*consumers， Radix Tree 指针，表示消费组中的所有消费者，key 是消费者名称，value 指向一个 streamConsumer 实例。streamNACK streamCG -> *pel 对应的 value 是一个 streamNACK 实例，用于抽象消费者已经读取，但是未 ACK 的消息 ID 相关信息。 复制/* Pending (yet not acknowledged) message in a consumer group. */ typedef struct streamNACK { mstime_t delivery_time; uint64_t delivery_count; streamConsumer *consumer; } streamNACK;1.2.3.4.5.6. delivery_time，该消息最后一次推送给 Consumer 的时间戳。delivery_count，消息被推送次数。*consumer，消息推送的 Consumer 客户端。streamConsumer Consumer Group 中对 Consumer 的抽象。 复制/* A specific consumer in a consumer group. */ typedef struct streamConsumer { mstime_t seen_time; sds name; rax *pel; } streamConsumer;1.2.3.4.5.6. seen_time，消费者最近一次被激活的时间戳。name，消费者名称。*pel， Radix Tree 指针，对于同一个消息而言，``streamCG -> pel与streamConsumer -> pel的streamNACK` 实例是同一个。最后来一张图，便于你理解。
肖材积：“Redis 你好，Stream 如何结合 Radix Tree 和 listpack 结构来存储消息？为什么不使用散列表来存储，消息 ID 作为散列表的 key，散列表的 value 存储消息键值对内容。’” 在回答之前，先插入几条消息到 Stream，让你对 Stream 消息的存储格式有个大体认知。 该命令的语法如下。 复制XADD key id field value [field value ...]1. Stream 中的每个消息可以包含不同数量的多个键值对，写入消息成功后，我会把消息的 ID 返回给客户端。 执行如下指令把用户购买书籍的下单消息存放到 hotlist:books队列，消息内容主要由 payerID、amount 和 orderID。 复制> XADD hotlist:books * payerID 1 amount 69.00 orderID 9 1679218539571-0 > XADD hotlist:books * payerID 1 amount 36.00 orderID 15 1679218572182-0 > XADD hotlist:books * payerID 2 amount 99.00 orderID 88 1679218588426-0 > XADD hotlist:books * payerID 3 amount 68.00 orderID 80 1679218604492-01.2.3.4.5.6.7.8. hotlist:books 是 Stream 的名称，后面的 “*” 表示让 Redis 为插入的消息自动生成一个唯一 ID，你也可以自定义。 消息 ID 由两部分组成。 当前毫秒内的时间戳。顺序编号。从 0 为起始值，用于区分同一时间内产生的多个命令。肖材积：“如何理解 Stream 是一种只执行追加操作（append only）的数据结构？” 通过将元素 ID 与时间进行关联，并强制要求新元素的 ID 必须大于旧元素的 ID, Redis 从逻辑上将 Stream 变成了一种只执行追加操作（append only）的数据结构。 用户可以确信，新的消息和事件只会出现在已有消息和事件之后，就像现实世界里新事件总是发生在已有事件之后一样，一切都是有序进行的。 ❝ 肖材积：“插入的消息 ID 大部分相同，比如这四条消息的 ID 都是 1679218 前缀。另外，每条消息键值对的键通常都是一样的，比如这四条消息的键都是 payerID、amount 和 orderID。使用散列表存储的话会很多冗余数据，你这么抠门，所以不使用散列表对不对？” 没毛病，小老弟很聪明。为了节省内存，我使用了 Radix Tree 和 listpack。Radix Tree 的 key 存储消息 ID，value 使用 listpack 数据结构存储多个消息， listapck 中的消息 ID 都大于等于 key 存储的消息 ID。 我在前面已经讲过 listpack，这是一个紧凑型列表，非常节省内存。而 Radix Tree 数据结构的最大特点是适合保存具有相同前缀的数据，从而达到节省内存。 到底 Radix Tree 是怎样的数据结构，继续往下看。 Radix TreeRadix Tree，也被称为 Radix Trie，或者 Compact Prefix Tree)，用于高效地存储和查找字符串集合。它将字符串按照前缀拆分成一个个字符，并将每个字符作为一个节点存储在树中。 当插入一个键值对时，Redis 会将键按照字符拆分成一个个字符，并根据字符在 Radix tree 中的位置找到合适的节点，如果该节点不存在，则创建新节点并添加到 Radix tree 中。 当所有字符都添加完毕后，将值对象指针保存到最后一个节点中。当查询一个键时，Redis 按照字符顺序遍历 Radix tree，如果发现某个字符不存在于树中，则键不存在；否则，如果最后一个节点表示一个完整的键，则返回对应的值对象。 如下图展示一个简单的前缀树，将根节点到叶子节点的路径对应字符拼接起来，就得到了两个 key（“他说碉堡了”、“他说碉炸了”）。

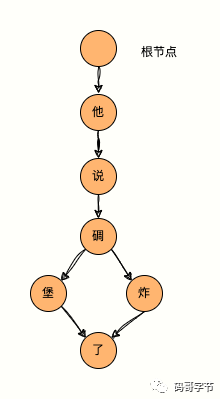

你应该发现了，这两个 key 拥有公共前缀（他说碉），前缀树实现了共享使用，这样就可以避免相同字符串重复存储。如果采用散列表的保存方式，那个 key 的相同前缀就会被多次存储，导致内存浪费。 Radix Tree 改进每个节点只保存一个字符，一是会浪费内存空间，二是在进行查询时，还需要逐一匹配每个节点表示的字符，对查询性能也会造成影响。 所以，Redis 并没有直接使用标准前缀树，而是做了一次变种——Compact Prefix Tree（压缩前缀树）。通俗来说，当多个 key 具有相同的前缀时，那就将相同前缀的字符串合并在一个共享节点中，从而减少存储空间。 如下几个 key（test、toaster、toasting、slow、slowly）在 Radix Tree 上的布局。
由于 Compact Prefix Tree 可以共享相同前缀的节点，所以在存储一组具有相同前缀的键时，Redis 的 Radix tree 比其他数据结构（如哈希表）具有更低的空间消耗和更快的查询速度。 Radix Tree 节点的数据结构由 rax.h文件中的 raxNode 定义。 复制typedef struct raxNode { uint32_t iskey:1; uint32_t isnull:1; uint32_t iscompr:1; uint32_t size:29; unsigned char data[]; } raxNode;1.2.3.4.5.6.7. iskey：从 Radix Tree 根节点到当前节点组成的字符串是否是一个完整的 key。是的话 iskey 的值为 1。isnull：当前节点是否为空节点，如果当前节点是空节点的话，就不需要为该节点分配指向 value 的指针内存。iscompr，是否为压缩节点。size，当前节点的大小，具体指会根据节点类型而改变。如果是压缩节点，该值表示压缩数据的长度；如果是非压缩节点，该值表示节点的子节点个数。data[]，实际存储的数据，根据节点类型不同而有所不同。压缩节点，data 数据包括子节点对应的字符、指向子节点的指针，节点为最终 key 对应的 value 指针。压缩节点，data 数据包含子节点对应的合并字符串、指向子节点的指针，以及节点为最终 key 的 value 指针。value 指针指向一个 listpack 实例，里面保存了消息实际内容。Radix Tree 最大的特点就是适合保存具有相同前缀的数据，实现节省内存的目标，以及支持范围查找。而这个就是 Stream 采用 Radix Tree 作为底层数据结构的原因。 |
